S410SX Turbocharger para sa Heavy-Duty Trucks: OEM vs Aftermarket Engineering Analysis

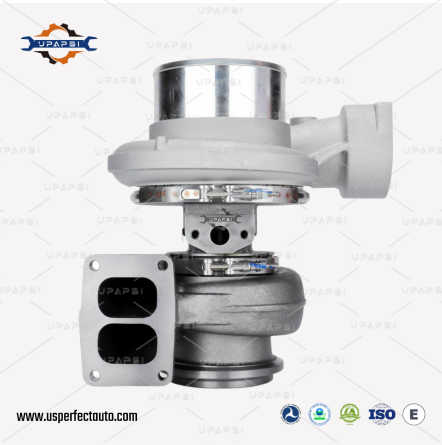

AngS410SX Turbochargeray isa sa mga pinaka-karaniwang ginagamit na mga platform ng mabibigat na turbo sa buong mga merkado ng komersyal na sasakyan ng Europa at North American, na nagtatampok ng mga pangunahing tatak ng trak tulad ng Scania, Volvo, Man at Freightliner na gumagamit ng 11L hanggang 16L na mga makina ng pag-aalis. Hindi lamang ang layunin nito ay kasama ang pagbibigay ng matatag na presyon ng pagpapalakas sa ilalim ng mga mabibigat na operasyon ngunit tinutulungan din nito ang mga modernong logistik fleets na nakakatugon sa pagsunod sa paglabas, mga pamantayan sa ekonomiya ng gasolina at mga pangmatagalang pagtutukoy ng tibay.

Ang artikulong ito ay nagtatanghal ng parehong aplikasyon sa merkado at pagsusuri sa engineering mula sa isang OEM kumpara sa pananaw ng pagkakaiba sa aftermarket sa loob ng sektor ng mabibigat na trak.

1. Mga senaryo ng application ng Heavy-duty ng S410SX

Ang mga mabibigat na trak ay nagpapatakbo sa ilan sa mga pinakamahirap na kapaligiran sa sektor ng automotiko. Long-haul transportasyon, kargamento ng cross-border, logistik ng konstruksyon, at bundok-ruta na hinatak ang lahat ng lugar na makabuluhang hinihingi sa pagganap ng engine. AngS410SXay inhinyero upang mapanatili ang pagiging maaasahan kahit sa ilalim ng:

Patuloy na full-load na operasyon

1200–1400 ° C Ang temperatura ng gas na maubos

Long-duration high-speed driving

Madalas na Stop-and-Go Operations (Urban Delivery, Port Logistics)

Ang mga malupit na klima tulad ng init ng disyerto o malamig na taglamig

Dahil sa katatagan na ito, ang platform ng S410SX ay naging isa sa mga pinaka -karaniwang pinagtibay na mga frame ng turbocharger ng mga pandaigdigang OEM.

2. Mga katangian ng engineering ng platform ng S410SX

2.1 Disenyo ng Turbine Side

Ang gulong ng turbine ay karaniwang gumagamit ng mga haluang metal na Ni-resist na haluang metal, na nakamit ang mataas na pagtutol ng kilabot sa nakataas na temperatura ng tambutso. Ang contour ng gulong ay idinisenyo para sa matatag na output ng metalikang kuwintas sa kalagitnaan ng hanggang-mababang mga saklaw ng RPM, na tumutugma sa kinakailangan ng metalikang kuwintas ng mga mabibigat na makina ng diesel.

Pinapayagan ng volute geometry ang makinis na pamamahagi ng daloy ng gas, na binabawasan ang backpressure at nag -aambag sa pinabuting ekonomiya ng gasolina. Maraming mga bersyon ng OEM ang nagsasama ng heat-resistant coating o plasma-spray na kalasag.

2.2 Disenyo ng Compressor Side

Ang gulong ng compressor ay gumagamit ng alinman sa forged milled aluminyo (FMW) o cast aluminyo, depende sa pagtutukoy ng OEM. Ang mga bersyon ng FMW ay nagbibigay ng mas mahusay na pag -surge ng margin at mas mataas na kahusayan sa mataas na antas ng pagpapalakas. Ang daloy ng daloy sa loob ng pabahay ng tagapiga ay na -optimize para sa:

Nabawasan ang pagkawala ng aerodynamic

Mas mahusay na lumilipas na tugon

Mas mahusay na paghahatid ng hangin sa ilalim ng part-load

Ang mga tampok na ito ay mahalaga para sa mga fleet na nangangailangan ng pare -pareho ang pagganap ng pagpapatakbo at mas mababang pagkonsumo ng gasolina.

2.3 Pagdadala ng Pabahay at Core Structure

Ang S410SX CHRA ay karaniwang nagpatibay:

Buong lumulutang na journal bearings

Reinforced Bearing Cage

Pabahay na pinalamig ng tubig (sa karamihan ng mga yunit ng OEM)

Mataas na kapasidad na thrust bearings

Ang mga elemento ng istruktura na ito ay nagsisiguro ng tibay sa pangmatagalang operasyon na lumampas sa 800,000 km.

3. OEM vs aftermarket: Mga pagkakaiba -iba sa teknikal sa S410SX

Ang seksyon na ito ay ang sentro ng artikulo. OEM at AftermarketS410SX turbosMaaaring pareho ang hitsura mula sa labas, ngunit mayroon silang malaking pagkakaiba sa kanilang engineering. Ang mga bagay tulad ng kalidad ng materyal, kung paano tiyak na sila ay makina, kung gaano tumpak ang kanilang daloy ay naitugma, at ang mga specs ng pagpaparaya para sa mga pag -setup ng actuator - lahat ng ito ay nag -iiba. At ang mga pagkakaiba-iba ay nagtatapos na nakakaapekto sa pagiging maaasahan, paggamit ng gasolina, at kung magkano ang gugugol mo sa pangmatagalang pagpapanatili.

3.1 Mga pagkakaiba sa materyal

Ang OEM turbos ay ginawa gamit ang mga sertipikadong materyal na batch - ang kanilang komposisyon ng metal ay ganap na nasusubaybayan. Ang mga pangunahing bahagi tulad ng turbine wheel, compressor wheel, journal, at mga sangkap ng thrust lahat ay sumasailalim sa mahigpit na pagsubok, kabilang ang:

Pagsubok sa pagkapagod

Pagsubok sa Thermal Shock

Pagsubok sa kaagnasan ng kemikal

Ang mga turbos ng aftermarket ay gumagana lamang nang maayos, ngunit madalas silang gumagamit ng mga karaniwang materyales sa halip na mga haluang metal na naayon sa makina. Na isinasalin sa:

Ang paglaban sa init na bahagyang hindi gaanong maaasahan

Mas mabilis na nagsusuot kapag inilalagay sa ilalim ng paulit -ulit na stress

Hindi rin humawak ng biglaang mga spike ng temperatura ng tambutso

3.2 Machining & Precision

Ang OEM machining ay karaniwang tumama sa mga masikip na marka ng pagpaparaya:

Straightness ng Shaft: <3 Microns

Balanse ng katumpakan: <1 mg

Bore/Housing Concentricity: <5 Microns

Ang masikip na katumpakan na ito ay bumagsak sa panginginig ng boses, ingay, at mga bahagi na nakasuot din sa lalong madaling panahon.

Ang mga bahagi ng aftermarket ay may mga pagpapaubaya na gumagana para sa regular na paggamit, ngunit hindi nila maaaring tumugma sa parehong katumpakan. Karamihan sa oras, mapapansin mo:

Ang Turbo Lag ay maaaring medyo mas masahol pa

Hindi magtatagal ang CHRA hangga't

Maaari silang mahawakan ang mas maraming panginginig ng boses nang walang mga isyu

Iyon ay sinabi, ang mga nangungunang mga tatak ng aftermarket ay maaaring maging malapit sa pagganap ng OEM - lalo na ang mabuti para sa mga fleet na nakatuon sa pagpapanatiling mga gastos.

3.3 Mga Pagkakaiba ng Actuator (Electronic/Pneumatic) | UTC Aerospace Systems Ltd

Ang mga actuators ng aftermarket ay madalas na gumagamit ng mga unibersal na control board, na maaaring mabawasan ang gastos habang pinatataas ang pagiging tugma; Gayunpaman, ang pag -relear o pag -calibrate ng ECU ay maaaring kinakailangan kung minsan.

3.4 Pagtutugma ng Daloy

Ang mga yunit ng OEM ay sinubukan nang direkta sa mga benches na tiyak na daloy ng engine. Tinitiyak nito na ang bawat turbo ay eksaktong tumutugma:

OEM Compressor Map

Mga kinakailangan sa daloy ng turbine ng OEM

Mga Emisyon at Mga Reaksyon ng EGR System

Ang pagtutugma ng daloy ng aftermarket ay gumagana ngunit maaaring hindi sa loob ng ± 3% ng mga mapa ng OEM.

3.5 Mga pagkakaiba sa tibay

OEM Lifespan Target: 700,000-11,000,000 km

Aftermarket Lifespan Target: 300,000-600,000 km

Ang pagkakaiba na ito ay isang pangunahing kadahilanan para sa mga fleet na nagpapasya sa pagitan ng mas mababang gastos at pangmatagalang pagiging maaasahan.

4. Application ng Market: Bakit Pinamumunuan ng S410SX ang Heavy-Duty Truck Segment

4.1 katugma sa mga pangunahing platform ng OEM

Sinusuportahan ng S410SX ang mga mabibigat na makina na ginagamit ng:

Scania (13L & 16L Platform)

Volvo (fh/fm)

Lalaki (D26/D28)

Freightliner (sa pamamagitan ng Detroit Diesel Compatible Systems)

Ang malawak na pagiging tugma na ito ay ginagawang isang modelo ng high-demand sa buong mundo.

4.2 Kontribusyon ng kahusayan sa gasolina

Ang isang maayos na S410SX ay maaaring mapabuti ang engine BSFC sa pamamagitan ng 2-4%, na makabuluhang binabawasan ang gastos sa operating para sa mga malalaking fleet.

4.3 maintenance-friendly

Sinusuportahan ng istraktura ng modular na Chra ang mabilis na kapalit, pagbabawas ng oras ng downtime at pag -save ng gastos para sa mga kumpanya ng logistik.

5. Pagpili ng OEM o Aftermarket S410SX: Isang Praktikal na Gabay para sa Mga Fleets

Ito ay matalino para sa mga tagapamahala ng armada na mag -opt para sa OEM kapag ang kanilang armada ay nangangailangan ng maximum na pagiging maaasahan sa hinihingi na mga kapaligiran, ay nasa ilalim pa rin ng warranty, o ang pagsunod sa paglabas ay mahigpit; Sa kabilang banda kapag ang control control ay ang pangunahing layunin o kapag ang kanilang kapaligiran ay banayad na may hindi gaanong mahigpit na pamantayan sa paglabas at sapat na mga kakayahan sa pagpapanatili ng bahay. Kapag pumipili ng mga yunit ng kapalit ng aftermarket, ang pokus ay dapat na nasa control control sa halip.

Ang paggawa ng desisyon f
